Устройство погрузчиков

Погрузчики – это самоходные или прицепные машины, которые поднимают, захватывают, перевозят и укладывают грузы на небольшом участке. Их относят к подъемно-транспортной технике, если машина работает на складе, в цехе, порту или торговом центре. Строительные модели также входят в группу дорожно-строительных и коммунальных машин. Категория зависит от конструкции, рабочего органа и задач, для которых выпущена конкретная модель.

Что такое погрузчик и какие функции он выполняет

Погрузчик нужен для работы с грузами, которые трудно или долго перемещать вручную. Машина берет поддон, короб, рулон, бревно, сыпучий материал или другой груз, переносит его к нужному месту и ставит на пол, площадку, стеллаж либо в кузов. Один погрузчик может выполнять несколько операций, если устройство предполагает замену навесного оборудования. На коротких маршрутах такой способ помогает уменьшить долю ручного труда и точнее соблюдать порядок складских работ.

Строительный погрузчик чаще работает с грунтом, песком, щебнем, снегом и строительными смесями. Ковш набирает материал из отвала, поднимает его и высыпает в кузов, бункер или котлован. Некоторые модели могут очищать проезд, подавать поддоны с кирпичом и перевозить трубы, если для них есть подходящий рабочий орган.

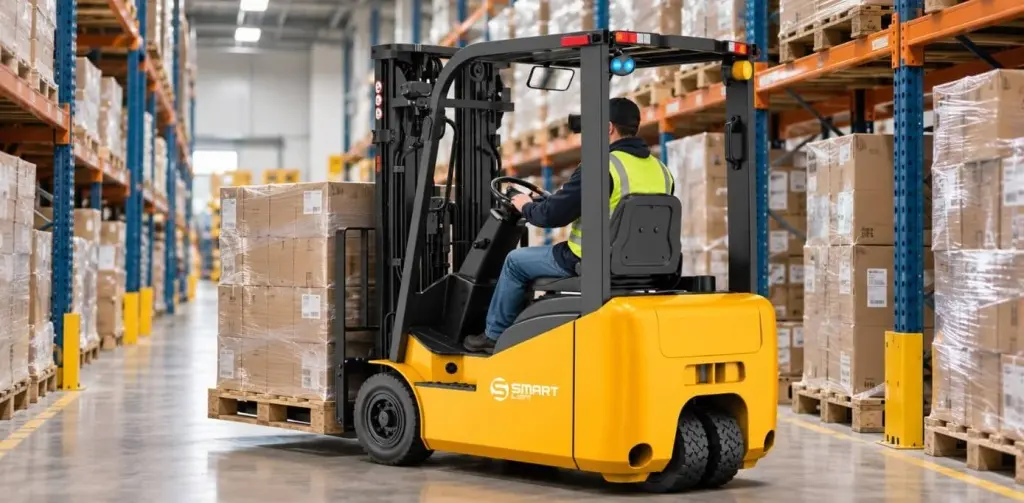

Погрузчик также помогает размещать товар на стеллажах. Для высоких ярусов применяют модели с мачтой, которая поднимает вилы на несколько метров. В узких проходах используют технику с малым радиусом поворота или машины, у которых рабочий орган движется вбок. Выбор зависит от схемы склада и ширины свободного коридора.

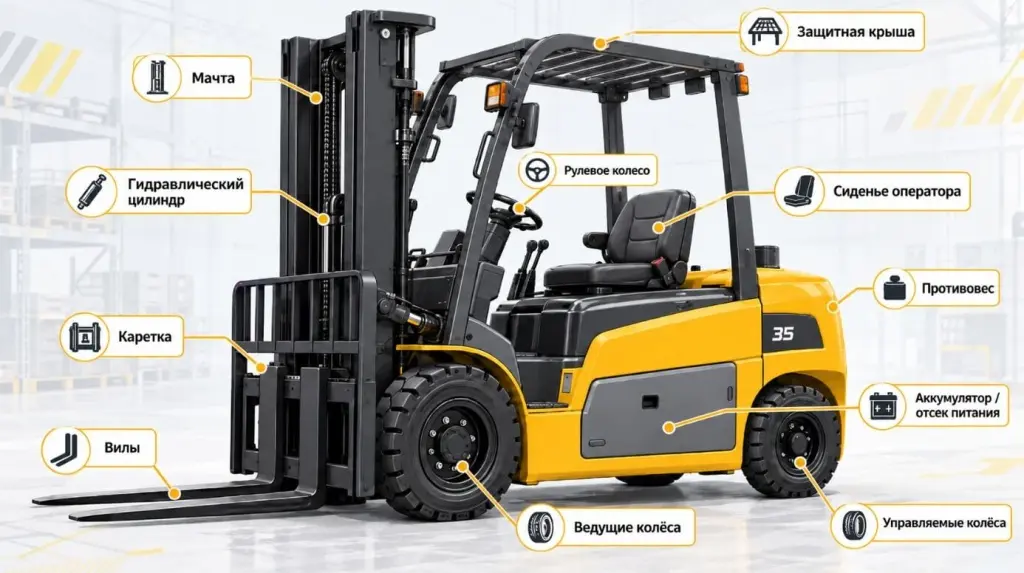

Устройство погрузчиков

Основа погрузчика состоит из рамы, ходовой части, силового узла, рабочего оборудования и места оператора.

• Рама принимает массу машины и груза, поэтому ее форма связана с допустимой нагрузкой. На раме закреплены мосты, колеса, двигатель, противовес, мачта, стрела или ковш. Любое изменение этих деталей без разрешения завода может нарушить баланс.

• Силовой узел создает тягу для движения и дает энергию гидравлике. В дизельных и бензиновых моделях эту роль выполняет двигатель внутреннего сгорания.

• Ходовая часть передает тягу на поверхность и помогает менять направление. У колесных машин она включает мосты, ступицы, шины и рулевой механизм. У гусеничных моделей нагрузку принимают гусеницы, катки и ведущие звездочки. Колеса лучше подходят для твердого ровного пола, а гусеницы дают машине опору на рыхлом или слабом грунте.

• Гидравлическая система поднимает мачту, наклоняет ковш, двигает стрелу и управляет частью навесных узлов. Насос подает масло по шлангам и каналам к цилиндрам или гидромоторам. Клапаны направляют поток и ограничивают давление. Состояние масла, фильтров, уплотнений и рукавов влияет на плавность работы и способность машины держать груз.

• Мачта служит опорой для каретки и вил. Она может состоять из двух, трех или четырех секций, которые последовательно выходят вверх. Цепи и ролики направляют каретку, а цилиндры отвечают за подъем. Высота мачты в сложенном виде важна для ворот, контейнеров и помещений с низким потолком.

• Противовес удерживает машину от наклона вперед, когда груз находится на вилах. Он расположен в задней части многих вилочных моделей и входит в общий расчет грузоподъемности. Чем дальше центр груза от спинки вил, тем выше опрокидывающий момент. Поэтому паспортная масса груза действует лишь при указанном центре тяжести.

• Навесное оборудование меняет способ захвата груза. Вместо обычных вил ставят захваты для рулонов, тюков, бочек, кип и коробов. Для сыпучих материалов применяют ковши, для длинных грузов используют удлинители или специальные каретки. Перед такой заменой проверяют допустимую массу узла, остаточную грузоподъемность и разрешение производителя.

Области применения

• Для чистого закрытого помещения часто выбирают электрические модели, поскольку у них нет выхлопа от двигателя внутреннего сгорания. Размер машины сверяют с шириной проходов, высотой ворот, уровнем пола и массой типичной палеты.

• В портах и терминалах погрузчики работают с контейнерами, металлом, лесом и крупными упаковками. Здесь применяют машины большой грузоподъемности, контейнерные погрузчики, ричтраки и модели с особыми захватами. Для выбора важны масса груза, высота штабеля, состояние площадки и длина рабочего цикла.

• На стройке колесные и гусеничные погрузчики перемещают грунт, песок, щебень и отходы. Они подают материалы, расчищают территорию и помогают при земляных работах. Фронтальная модель удобна на открытой площадке, а мини-погрузчик проходит в тесном дворе и может работать с щеткой, буром, отвалом или ковшом.

• В сельском хозяйстве погрузчики перевозят корма, удобрения, тюки, зерно и поддоны. Телескопическая стрела помогает подать груз на высоту или через препятствие. Для ферм важны проходимость, защита узлов от пыли и возможность быстро менять рабочие органы. Размер шин подбирают с учетом грунта и покрытия во дворах.

Классификации погрузчиков

Погрузчики делят на группы по источнику энергии, ходовой части, рабочему органу и способу загрузки. Одна машина может входить сразу в несколько групп. Например, электрический вилочный погрузчик может быть колесным, фронтальным и складским. Такая схема помогает сравнивать модели по тем признакам, которые важны для конкретной площадки.

По типу двигателя

• Дизельные погрузчики подходят для открытых площадок и долгих смен с высокой нагрузкой. Машина может работать на неровной территории и обслуживать тяжелые грузы. В закрытом помещении такую технику используют лишь там, где есть подходящая вентиляция и это разрешают местные правила.

• Газовые и бензино-газовые погрузчики работают на сжиженном газе либо на двух видах топлива. Их выбирают для площадок, где нужен быстрый запуск и нет времени на долгую зарядку батареи. Баллон меняют по установленным правилам и хранят в отведенной зоне. Допуск в помещение зависит от вентиляции и норм объекта.

• Электрические погрузчики получают энергию от тяговой батареи. Они подходят для складов, пищевых предприятий, торговых залов и других закрытых зон, где важно исключить выхлоп двигателя. Время работы зависит от емкости батареи, массы груза, длины маршрута и числа подъемов. Для сменной работы может потребоваться запасная батарея или модель с быстрым зарядом.

По типу ходовой части

• Колесные погрузчики работают на складах, дорогах, бетонных площадках и уплотненном грунте. Они быстрее гусеничных моделей и легче меняют рабочую зону. Тип шин зависит от покрытия. Пневматические шины смягчают удары, а цельнолитые хуже гасят неровности, зато устойчивы к проколам.

• Гусеничные погрузчики применяют на рыхлом грунте, песке, снегу и слабых площадках. Большая площадь опоры снижает давление на поверхность и помогает сохранять тягу. Такие машины движутся медленнее и могут повреждать твердое покрытие при поворотах. Их чаще выбирают для стройки, карьеров и сложного рельефа.

По типу рабочего оборудования и способу работы

• Вилочные модели поднимают грузы на палетах и специальных подставках. Их применяют на складах, производствах, терминалах и в торговле. Они отличаются грузоподъемностью, высотой мачты, типом шин и источником энергии. Для нестандартного груза вилы заменяют разрешенным захватом.

• Фронтальные погрузчики набирают материал ковшом, который расположен перед машиной. Они работают с песком, грунтом, щебнем, снегом и отходами. Объем ковша выбирают вместе с плотностью материала.

• Телескопические погрузчики используют выдвижную стрелу. Она подает груз вперед и вверх, поэтому машина может работать через препятствие или обслуживать высокую точку. На стрелу ставят вилы, ковш, люльку или захват, если это разрешено заводом.

• Мини-погрузчики отличаются короткой базой и компактным корпусом. Они разворачиваются на малой площадке и работают во дворах, ангарах, на фермах и внутри строящихся зданий. Навесные узлы расширяют круг задач. При этом малая масса машины ограничивает размер ковша и груз, который можно поднять.

• Боковые погрузчики перевозят длинные грузы вдоль корпуса. Их применяют для досок, труб, профиля и металлопроката. Платформа поддерживает груз по длине и помогает проходить по узким маршрутам. Для обычных палет такая схема нужна редко, поэтому ее выбирают под постоянный поток длинных изделий.

• Ричтраки работают внутри склада и поднимают палеты на высокие стеллажи. Их мачта или каретка может двигаться вперед, чтобы взять груз, и назад, чтобы удерживать его внутри базы. Машина рассчитана на ровный пол и узкие проходы. Для улицы и разбитого покрытия ричтрак обычно не подходит.

Типы по способу загрузки

• Фронтальная загрузка означает, что рабочий орган берет груз перед машиной. По этой схеме работают многие вилочные и ковшовые модели. Оператор хорошо видит направление движения, но крупный груз может закрывать обзор. Тогда маршрут и способ движения выбирают по инструкции предприятия.

• Боковая загрузка нужна для длинных изделий и узких проходов. Груз поднимается сбоку, после чего лежит вдоль платформы или корпуса. Машине не требуется широкий разворот перед стеллажом. Этот тип часто применяют на складах пиломатериалов, труб и металлического профиля.

• Верхняя загрузка применяется там, где груз берут крановой стрелой, захватом или спредером. Машина подходит к контейнеру, пачке или другому объекту и поднимает его сверху. Такой способ характерен для контейнерных терминалов, лесных площадок и работ с крупными изделиями.

Какой погрузчик выбрать

·         Выбор погрузчика начинают с массы и формы груза. Нужно знать вес самой тяжелой единицы, размеры, положение центра тяжести и способ захвата. Для палет важны длина вил и тип поддона. Для рулонов, бочек, труб или тюков может потребоваться отдельный захват, который уменьшит доступную грузоподъемность машины.

• Высоту подъема определяют по верхнему рабочему ярусу с запасом на установку груза. Одновременно проверяют высоту мачты в сложенном виде. Машина должна проходить через ворота, под балки и внутрь контейнера, если это входит в ее задачи. Слишком высокая мачта может помешать маршруту даже при подходящей грузоподъемности.

• Ширину прохода сверяют с радиусом поворота, длиной груза и способом его размещения. Паспортная ширина коридора обычно рассчитана для заданной палеты и угла поворота. Если поддоны отличаются, нужен отдельный расчет. На тесном складе иногда лучше выбрать ричтрак, штабелер или компактную трехопорную модель.

• Тип двигателя выбирают по месту и длительности работы. Для закрытого склада часто подходит электрическая машина. Для улицы и тяжелых смен рассматривают дизельные или газовые модели. Важно заранее понять, где техника будет заряжаться или заправляться, сколько смен идет подряд и есть ли время на обслуживание между ними.

• Покрытие определяет тип шин и клиренс. Ровный бетон позволяет использовать компактную складскую технику. Ямы, гравий, грунт и снег требуют другой геометрии, более крупных колес или гусениц. Машина с малым дорожным просветом будет задевать неровности и терять сцепление на сложном участке.

• Условия рабочей зоны влияют на кабину и защиту узлов. Для холода нужны подходящие масла, батарея и обогрев. Для пыли важны фильтры и закрытые разъемы. Для влажной среды проверяют допустимую степень защиты. Для пищевого склада могут действовать отдельные правила по выхлопу, шинам и материалам.

• Перед покупкой оценивают сервис и наличие деталей. Даже подходящая модель создаст трудности, если рядом нет мастеров, расходников и нужных шин. Полезно узнать срок поставки фильтров, роликов, цепей, батарей и электронных блоков. Для большой техники также учитывают выездной ремонт и способ доставки машины в мастерскую.

• Новый погрузчик выбирают по расчетной нагрузке, а не по редким предельным случаям. Если тяжелый груз появляется несколько раз в год, иногда выгоднее заказать отдельную машину на этот период. Постоянный запас по грузоподъемности нужен там, где масса палет меняется или центр тяжести часто смещен вперед.

• Бывший в работе погрузчик проверяют под нагрузкой. Осматривают мачту, цепи, вилы, цилиндры, шины, тормоза и раму. У электрической модели оценивают состояние батареи, потому что ее замена может составить заметную часть цены машины. Также сверяют наработку, документы, серийный номер и историю ремонта.

Итоговый выбор делают после осмотра площадки и пробной работы с типичным грузом. Таблица характеристик не показывает все повороты, уклоны, пороги и узкие места. Короткий тест помогает понять, проходит ли машина по маршруту, достает ли до нужной высоты и сохраняет ли устойчивое положение с реальной палетой.
