Современное строительство невозможно представить без механизации высотных работ. Если раньше для отделки фасадов или монтажа металлоконструкций возводились громоздкие леса, то сегодня их место заняли мобильные и эффективные строительные подъемники. Эти машины обеспечивают безопасный подъем рабочих, инструментов и материалов на необходимую высоту, значительно сокращая сроки выполнения проектов. В этой статье мы подробно разберем устройство строительных подъемников, их классификацию и конструктивные особенности.
Виды строительных подъемников

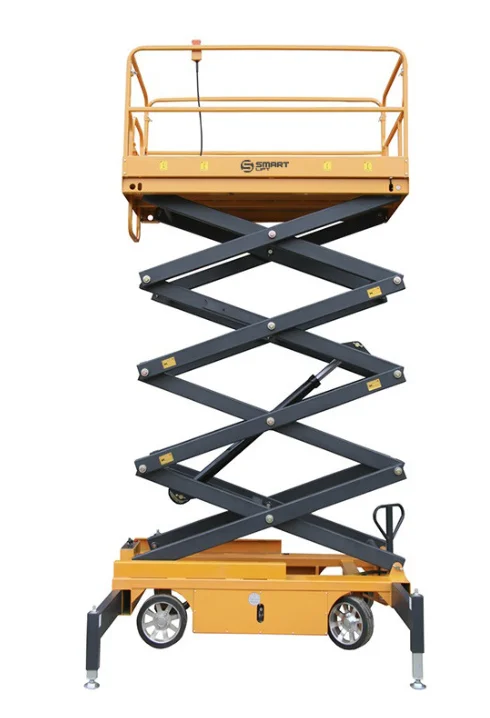

Ножничные подъемники
Заслуженно считаются самым востребованным типом техники для вертикального перемещения. Благодаря своей устойчивости и простоте конструкции они стали золотым стандартом как для внутренних отделочных работ, так и для наружного монтажа.
Принцип работы
Механизм основывается на системе перекрестных рычагов, известных как «нюрнбергские ножницы». Подъем активируется гидравлическими цилиндрами, которые раздвигают секции, выталкивая платформу вверх. При складывании рычаги компактно укладываются друг на друга, что обеспечивает малые транспортные габариты.
Особенности и возможности
Ключевое отличие – движение платформы происходит строго по вертикальной оси. Это компенсируется внушительной площадью рабочей площадки, которую часто можно увеличить за счет выдвижных модулей. Грузоподъемность таких машин часто превышает 1000 кг, что позволяет поднимать не только бригаду из 3–5 человек, но и тяжелые строительные материалы, сварочные аппараты или элементы вентиляции.
Коленчатые подъемники
Другое название – шарнирно-сочлененные. Такие подъемники незаменимы там, где рабочая зона находится за препятствием или в труднодоступном месте.
Принцип работы
Стрела такого подъемника состоит из нескольких колен (секций), соединенных подвижными шарнирами. Они способны складываться и раскладываться независимо друг от друга, имитируя движение человеческого пальца или руки.
Особенности и возможности
Главный плюс этой техники – способность преодолевать препятствия. Если на пути к объекту на высоте находятся линии электропередач, козырьки зданий или технологические трубопроводы, коленчатая стрела позволит обойти их сверху или сбоку. Огромный горизонтальный вылет позволяет работать над котлованами или газонами, не подъезжая к объекту вплотную.

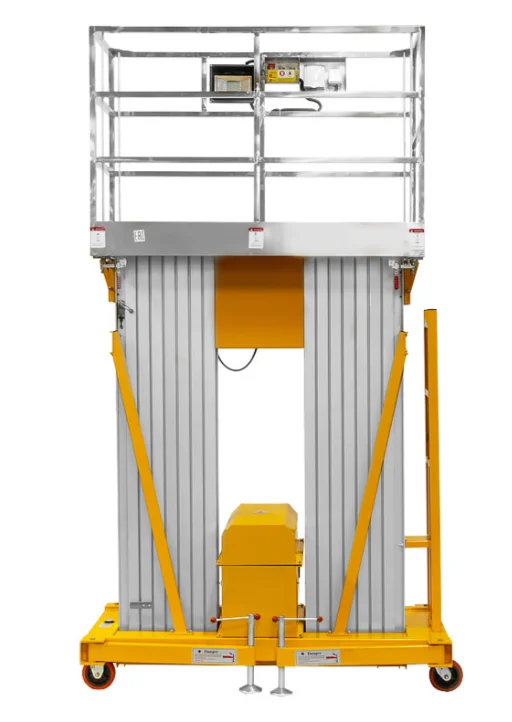

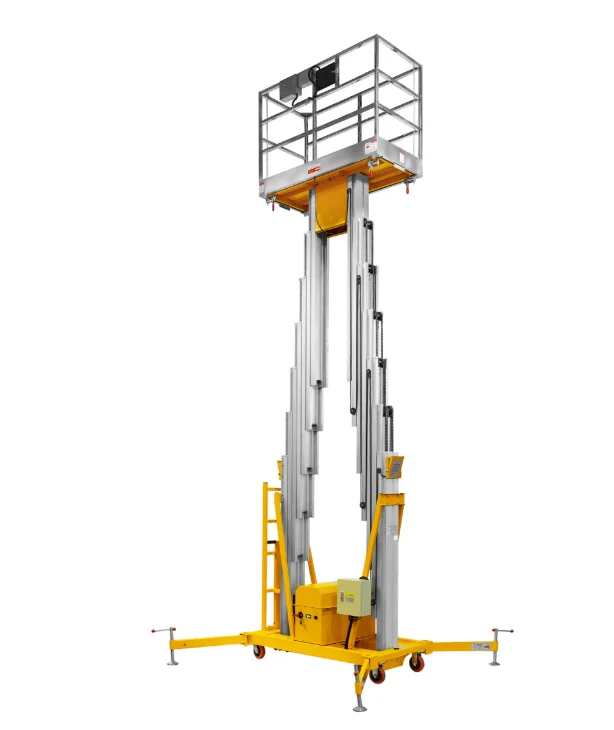

Подъемники вертикальные (мачтовые)
Эта категория представляет собой стационарные или мобильные установки, предназначенные для интенсивной работы в связке с фасадом здания. К ним относятся как небольшие монтажные вышки, так и мощные грузопассажирские лифты.
Конструкция
Основу составляет жесткая вертикальная мачта-ферма, собранная из высокопрочных стальных секций. По ней на системе роликовых опор перемещается грузовая платформа или закрытая кабина. Мачта надежно фиксируется к стене здания при помощи стеновых захватов, что обеспечивает устойчивость всей системы.
Применение
Их используют для непрерывной подачи кирпича, плитки и других материалов на этажи. Главные достоинства – внушительная высота подъема, достигающая 200 метров и более, и высокая скорость движения, сопоставимая с обычными лифтами, что критически важно для соблюдения графиков на больших объектах.
Телескопические подъемники
Отличаются прямолинейной и жесткой конструкцией стрелы, что делает их идеальными для работ на предельных высотах в условиях открытого пространства.
Принцип работы
В основе лежит телескопическая стрела, секции которой выдвигаются одна из другой по принципу подзорной трубы или антенны. Как правило, выдвижение происходит за счет мощных гидроцилиндров и цепных приводов внутри стрелы.
Особенности и возможности
Эти машины обеспечивают самый быстрый выход на максимальную высоту по сравнению с коленчатыми аналогами. Однако из-за прямой стрелы им требуется больше свободного пространства для маневра и разворота башни.
Преимущества
Исключительная жесткость конструкции сводит к минимуму раскачивание люльки. Это обеспечивает рабочим чувство безопасности и стабильности даже при сильных порывах ветра на высоте. Телескопические подъемники – лучший выбор для фасадного остекления, обслуживания мостов и работы на нефтяных терминалах.
Классификация строительных подъемников
По назначению
Этот критерий определяет юридические и технические требования к эксплуатации подъемника, а также уровень встроенных систем защиты.
- Грузовые. Предназначены исключительно для перемещения строительных материалов, оборудования и мусора. Конструкция их платформы упрощена, а органы управления часто находятся только снаружи. Вход и нахождение людей на платформе во время движения строго запрещены, так как такие машины не проходят сертификацию по нормам пассажирских перевозок.
- Грузопассажирские. Универсальные машины, позволяющие легально и безопасно транспортировать рабочих вместе с их инструментом и расходными материалами. Они проходят жесткий контроль и оснащаются дублирующими системами безопасности: центробежными ловителями, блокировками дверей кабины (движение невозможно, пока дверь открыта) и концевыми выключателями.
- Монтажные. Представляют собой мобильные платформы (вышки), главная задача которых – поднять специалиста (электрика, сварщика, маляра) к месту проведения работ. Они отличаются высокой маневренностью и возможностью точного позиционирования люльки в пространстве.
По принципу подъема
Тип приводного механизма определяет грузоподъемность, плавность хода и предельную высоту, на которую может подняться техника.
- Канатные. Классическая схема, где движение обеспечивается стальными тросами и системой лебедок. Эта технология повсеместно встречается в подвесных фасадных люльках. Главный плюс – простота конструкции, но есть ограничение. Канат может растягиваться, что требует регулярного контроля и ограничивает точность остановки платформы.
- Реечные. Самый современный и надежный стандарт для высотного строительства. Вдоль мачты крепится стальная зубчатая рейка, по которой перемещается ведущая шестерня электродвигателя. Реечный привод исключает проскальзывание, позволяет кабине двигаться на огромные высоты и считается эталоном безопасности, так как кабина механически сцеплена с мачтой в любой точке.
- Гидравлические. Подъем осуществляется за счет выдвижения штока гидроцилиндра под давлением масла. Это обеспечивает исключительную плавность старта и остановки. Гидравлика характерна для ножничных моделей и коленчатых вышек, работающих на малых и средних высотах.
По типу двигателя
Выбор двигателя напрямую зависит от экосистемы объекта: наличия электричества, требований к экологии и качества дорожного покрытия.
- Электрические (сетевые). Питаются от промышленной сети 220V или 380V через кабель. Это оптимальное решение для стационарных мачтовых подъемников, работающих в течение всей смены на одном месте. Они экономичны и неприхотливы в обслуживании.
- Аккумуляторные. Идеальный выбор для работы внутри готовых помещений, например, складов, ТЦ или цехов. Они абсолютно экологичны за счет отсутствия выхлопа, работают практически бесшумно и оснащаются шинами, которые не оставляют следов на напольном покрытии.
- Дизельные. Оснащаются мощными ДВС и предназначены для тяжелых работ на начальных этапах стройки. Благодаря полному приводу, блокировкам дифференциала и высокому клиренсу они способны передвигаться по вязкой грязи и щебню. Из-за токсичных выхлопов их эксплуатация внутри зданий запрещена.
По способу перемещения
Мобильность оборудования определяет, насколько быстро техника может менять дислокацию на объекте.
- Самоходные. Считается самым эффективным типом среди данной техники. Оператор управляет движением шасси (вперед-назад, повороты колес), находясь прямо в поднятой люльке. Это позволяет перемещаться вдоль фасада или под потолком, не тратя время на спуск и подъем платформы.
- Прицепные. Не имеют собственного тягового двигателя для колес. Они транспортируются как обычный прицеп за фаркопом автомобиля. На месте работы их фиксируют с помощью мощных выносных опор – аутригеров, которые выравнивают горизонт даже на неровной поверхности.
- Передвижные (несамоходные). Легкие алюминиевые вышки или компактные ножничные столы. Их перемещают вручную один или два человека. Они незаменимы для локального ремонта или замены ламп внутри помещений с ровными полами.
- Стационарные. Жестко фиксируются на бетонном основании или монтируются к элементам здания. Это капитальные установки, предназначенные для длительного использования на одном участке. Примером могут служить грузовые лифты в шахтах или на фасадах строящихся высоток.
Наиболее распространенные конструкции строительных подъемников
Мачтовые подъемники
Основу конструкции составляет вертикальная мачта (ферма) треугольного или прямоугольного сечения, которая собирается из отдельных металлических секций по мере роста здания. По этой направляющей на роликовых опорах перемещается грузовая каретка или кабина. Для обеспечения устойчивости на большой высоте мачта крепится к фасаду или перекрытиям с помощью жестких настенных опор (захватов).
Большинство современных моделей используют зубчато-реечный механизм передачи. Электродвигатель через редуктор вращает ведущую шестерню, которая входит в зацепление с рейкой, жестко закрепленной на мачте. Это обеспечивает плавный ход и исключает проскальзывание. В систему безопасности обязательно встроен центробежный ловитель – механическое устройство, которое при превышении расчетной скорости спуска (например, при поломке редуктора) намертво блокирует кабину на мачте в течение долей секунды.
Ножничные подъемники
Устройство базируется на самоходном или передвижном колесном шасси, внутри которого размещена гидравлическая станция и блоки управления. Подъемная часть представляет собой сложную систему перекрестных рычагов, соединенных мощными гидроцилиндрами. Главная особенность – большая площадь рабочей платформы, которая может быть дополнительно увеличена за счет выдвижных секций.
Конструкция ножниц создает потенциальную опасность защемления при складывании, поэтому обязательным элементом является буфер безопасности или специальные датчики, останавливающие спуск при обнаружении препятствия под платформой. Кроме того, на случай отказа гидравлики или утечки масла предусмотрена система аварийного спуска (ручной клапан), позволяющая плавно опустить рабочих на землю без использования электроэнергии.
Стреловые подъемники
Эта техника состоит из полноповоротной башни, установленной на мощном шасси, и многосекционной стрелы (коленчатой или телескопической). Башня способна вращаться на 360 градусов без ограничений, что в сочетании с вылетом стрелы позволяет охватывать огромную рабочую зону без перемещения самого шасси.
Система управления всегда дублируется. Основной пульт находится непосредственно в люльке, позволяя оператору максимально точно позиционировать себя у места работ. Второй (резервный) пульт расположен на платформе у основания башни. Он необходим для дистанционного управления машиной с земли или для принудительного спуска люльки, если рабочий наверху потерял сознание или не может управлять техникой самостоятельно.
Мини-краны
Уникальный гибрид подъемника и подъемного крана, часто называемый «краном-пауком» из-за характерных выносных опор. Благодаря гусеничному ходу они обладают отличной проходимостью и минимальным давлением на грунт. Главное преимущество – компактность. В сложенном состоянии они проходят через стандартные дверные проемы и могут транспортироваться в обычном грузовом лифте.
Мини-краны идеально подходят для монтажа тяжелых стеклопакетов внутри атриумов или на фасадах, а также для работы на межэтажных перекрытиях, которые не рассчитаны на вес тяжелой спецтехники. Мини-краны оснащаются вакуумными присосками и высокоточными лебедками, что позволяет выполнять ювелирные операции в условиях, где работа обычного автокрана невозможна из-за габаритов или ограничений по вылету стрелы.
Фасадные подъемники (люльки)
Это подвесные многоместные платформы, которые не имеют жесткой опоры на землю. Конструкция держится на выносных консолях с контргрузами, установленных на плоской кровле или парапете здания. От консолей спускаются стальные оцинкованные канаты, по которым перемещается сама платформа.
Электрические двигатели (лебедки) интегрированы непосредственно в торцевые части люльки. Основная нагрузка ложится на два рабочих каната, однако по правилам безопасности использование страховочных тросов является критическим условием. На них установлены автономные блокирующие зажимы (ловители). Если рабочий канат оборвется или люлька наклонится более чем на 15°, ловитель мгновенно блокирует страховочный трос, предотвращая падение.
Преимущества строительных подъемников
Безопасность. В отличие от лесов, которые могут обрушиться из-за ошибок монтажа, или неустойчивых лестниц, подъемники являются сертифицированными техническими устройствами с многоуровневой защитой. Прочные высокие ограждения предотвращают случайное падение рабочих, а встроенные системы защиты от перегруза блокируют движение, если вес на платформе превышает норму. Датчики наклона и автоматические стабилизаторы (аутригеры) гарантируют устойчивость машины даже на неровном грунте. В случае экстренной ситуации или потери питания предусмотрены системы ручного аварийного спуска, что практически сводит риск травматизма к нулю.
Скорость работ. Время – один из самых дорогих ресурсов в строительстве. Современный подъем на высоту 20 метров занимает меньше минуты, что позволяет бригаде моментально приступать к задачам. Это в десятки раз быстрее, чем многократные подъемы и спуски по лестничным маршам. Кроме того, использование подъемника исключает длительный этап подготовки. Монтаж и демонтаж классических фасадных лесов на многоэтажном объекте может занимать недели, в то время как самоходный или передвижной подъемник готов к эксплуатации сразу после доставки на площадку.
Экономия пространства. На плотно застроенных городских участках каждый квадратный метр земли на счету. Стационарный или самоходный подъемник занимает лишь небольшой пятачок непосредственно у стены здания или в месте проведения монтажа. Это оставляет свободными подъездные пути для другой спецтехники, зоны складирования материалов и проходы для рабочих. В то же время строительные леса загромождают всю прилегающую территорию по периметру фасада, что затрудняет логистику внутри объекта и создает дополнительные сложности для передвижения транспорта.
Универсальность. Современный подъемник – это модульное решение «три в одном». Одна и та же машина может эффективно выполнять функции грузового лифта для доставки стройматериалов, мобильной вышки для электромонтажных работ и стабильной платформы для финишных отделочных работ или остекления. Возможность точного позиционирования люльки в пространстве (особенно у коленчатых и телескопических моделей) позволяет выполнять сложные операции в труднодоступных местах, где установка лесов технически невозможна или экономически нецелесообразна.
Снижение физической нагрузки. Механизация процесса кардинально меняет условия труда. Рабочим больше не нужно тратить силы и время на изнурительный ручной подъем тяжелых перфораторов, емкостей с краской, плитки или фасадных панелей. Все это оборудование поднимается вместе с ними на платформе. Сохранение физических сил сотрудников напрямую влияет на качество и точность выполнения работ, особенно во второй половине смены. Снижение фактора усталости также дополнительно уменьшает количество ошибок, вызванных человеческим фактором.
Заключение
Строительный подъемник – это сложный технический агрегат, требующий регулярного обслуживания и квалифицированного управления. Правильный выбор типа подъемника напрямую влияет на рентабельность строительного бизнеса и безопасность людей на объекте.
